| उत्पाद का नाम | पाइल ड्राइविंग बूम आर्म |
| सामग्री | Q355B/Q690D |
| उपयुक्त उत्खननकर्ता | 20-52 टन |
| रंग | पीला/लाल/नारंगी/अनुकूलन योग्य |
| लंबाई | 11-18.5 मीटर |
| उत्खननकर्ता (टन) | कुल लंबाई (मिमी) | बूम (मिमी) | आर्म (मिमी) | पाइलिंग ऊंचाई (मिमी) | काउंटरवेट (टन) |
| 30-36 | 13800 | 10000 | 3800 | 15400 | 3 |
| 30-36 | 15000 | 10500 | 4500 | 17100 | 5 |
| 40-45 | 15800 | 11000 | 4800 | 17900 | 3 |
| 40-45 | 16800 | 11500 | 5300 | 18500 | 5-6 |
| 45-50 | 19000 | 12500 | 6500 | 21000 | 6-7 |
उत्खननकर्ता पाइल ड्राइविंग बूम आर्म / पाइल मशीनों के लाभ
बूम और क्षितिज के बीच का कोण88° तक पहुँच सकता है,बूम और आर्म के बीच का कोण160° तक पहुँच सकता है
1. समान लंबाई के पाइल ड्राइविंग आर्म की तुलना में, हमाराअधिक ऊँचाई तक पाइल कर सकता है।
2. नली के झुकने से बचने और इसकी सेवा जीवन को बढ़ाने के लिए90 डिग्री कोहनी जोड़ अपनाएं
3. बॉक्स मेंअंतर्निहित अनुप्रस्थ और ऊर्ध्वाधर सुदृढीकरण पसलियाँ हैंपाइल ड्राइविंग बूम की तन्य शक्ति में सुधार करने के लिए
4. निर्बाध सटीक स्टील पाइप
5. केंद्रीकृत स्नेहन प्रणाली
6. तीन परतें चार पास वेल्डिंग के साथ
7. बूम सीट स्लीव सभी एक मोल्डिंग प्रक्रिया में अपनाती है
8. ग्रेफाइट मिश्र धातु तांबे की आस्तीन
9. हाइड्रोलिक पाइपलाइन अनुभाग डिजाइन, बाद के रखरखाव के लिए सुविधाजनक
10. तनाव स्थान पर बहु-परत सुदृढीकरण रिब प्लेट, अधिक दृढ़, एकीकृत मोल्डिंग
11. पाइल आर्म की पिछली बुशिंग को गिरने से बचाने के लिए पूरी बोर्ड से लपेटा गया है

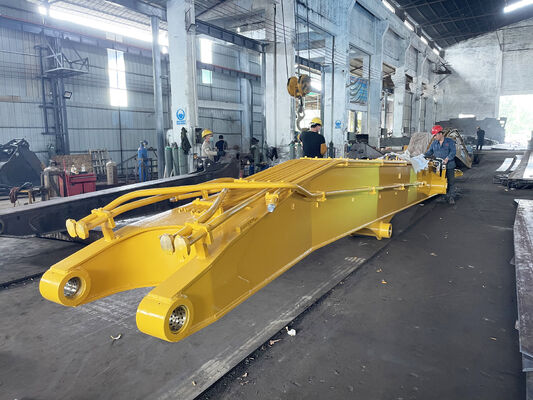

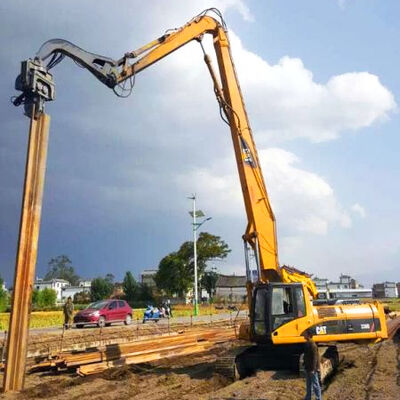

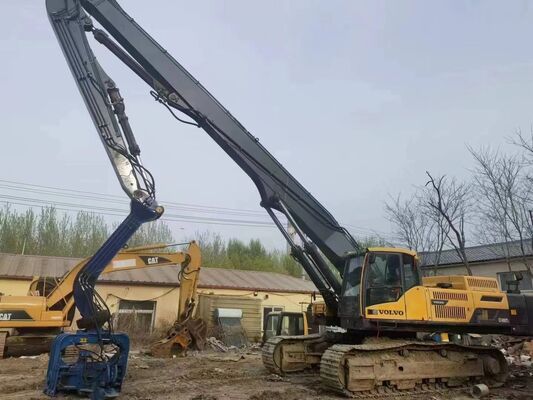

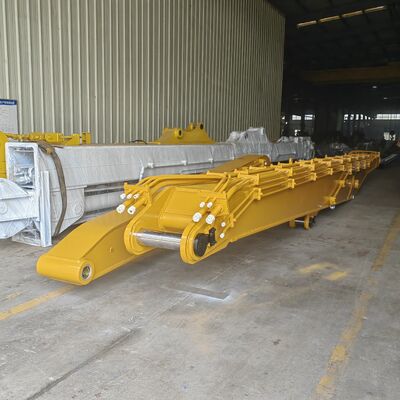

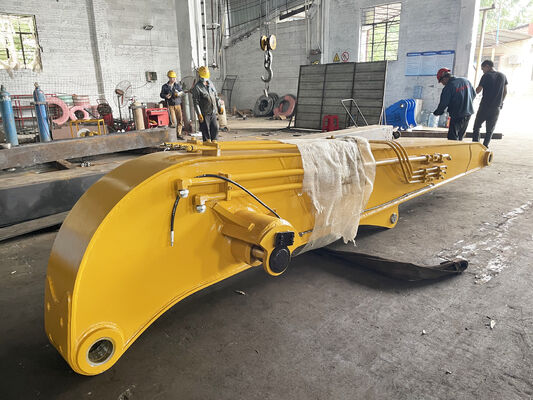

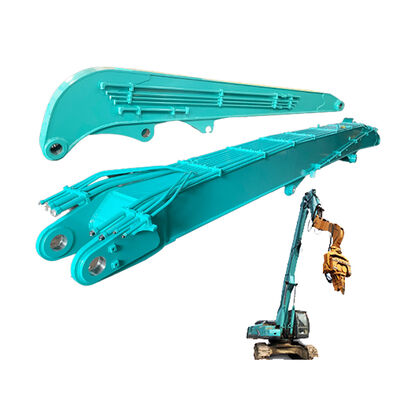

पाइल ड्राइविंग बूम आर्म की कुछ तस्वीरें
गुणवत्ता नियंत्रण
वेल्डिंग के बाद परीक्षण
सटीकता परीक्षण
वेल्ड बीड परीक्षण
माल भेजने से पहले परीक्षण
ऑपरेशन परीक्षण
पहला सिस्टम तकनीकी डिजाइन ड्राइंग समीक्षा तंत्र है
दूसरा सिस्टम अर्ध-तैयार उत्पाद समीक्षा तंत्र है, (प्रत्येक प्रक्रिया में पिछली प्रक्रिया के लिए एक डिटेक्शन टेस्टिंग होती है)
तीसरा सिस्टम तैयार उत्पाद परीक्षण है।
(पेंटिंग से पहले, यह जांचने के लिए कि डिजाइन का आकार वेल्डिंग के आकार से मेल खाता है या नहीं, और क्या स्थापना का आकार डिजाइन की आवश्यकता को पूरा करता है, समग्र निरीक्षण किया जाता है।)
संक्षेप में, प्रत्येक ZHONGHE उत्पाद को शिपिंग से पहले योग्य होने के लिए उपरोक्त तीन-चरण निरीक्षण प्रणाली से गुजारा गया है।
