मुख्य विशेषताएं और संरचनात्मक डिजाइन

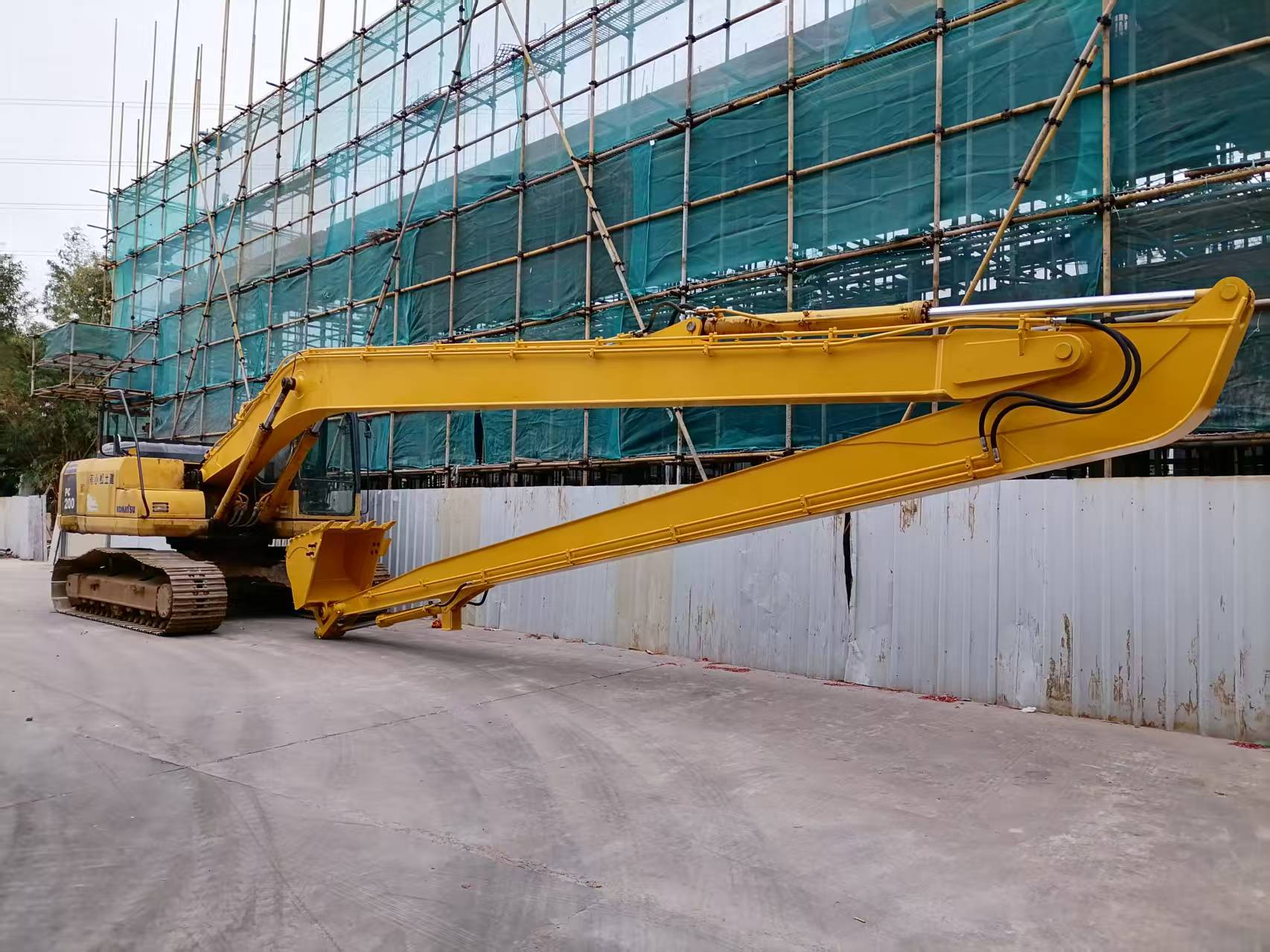

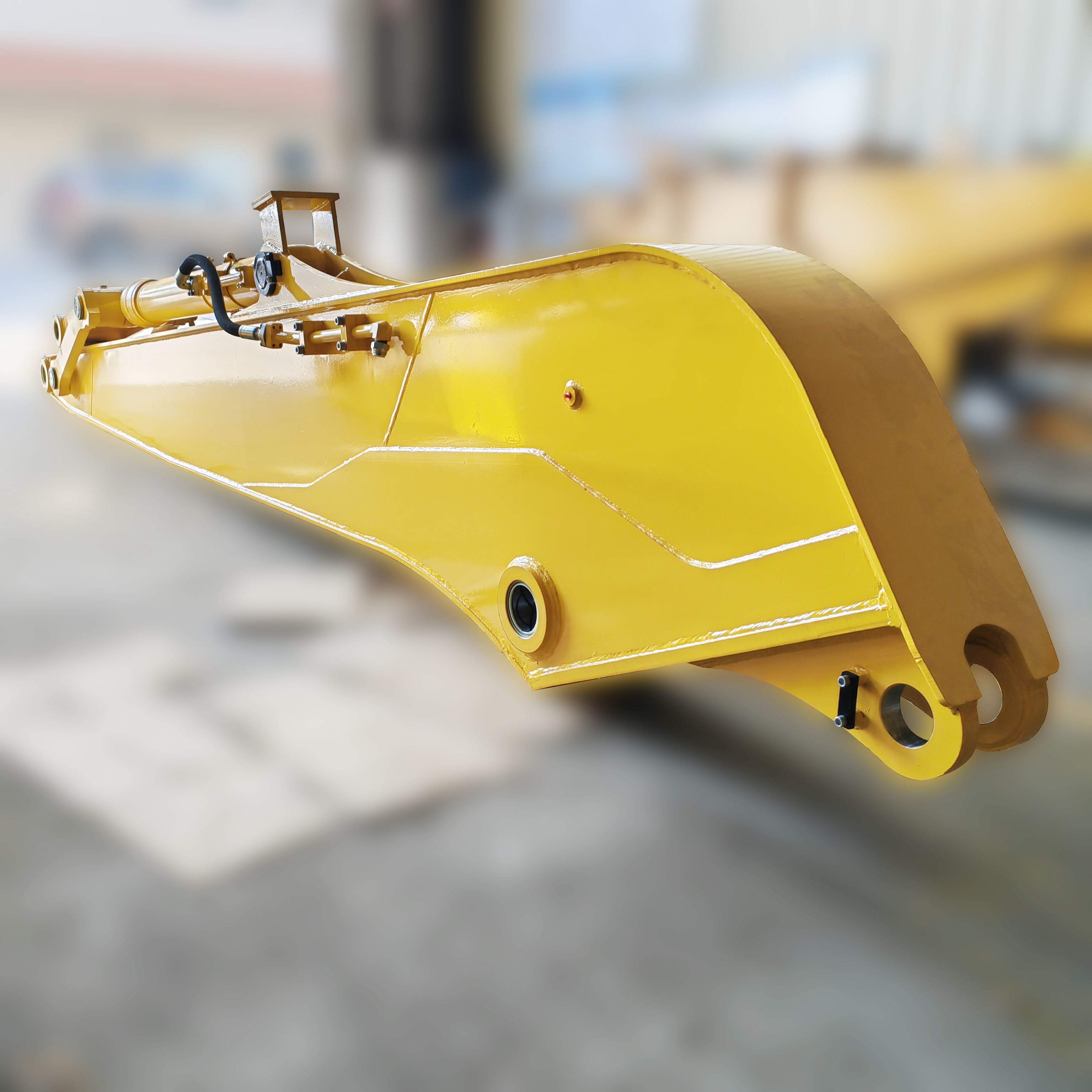

खुदाई करने वाली मशीन की लंबी भुजा, जिसे बूम एक्सटेंशन या लॉन्ग-रीच अटैचमेंट के रूप में भी जाना जाता है, एक विशेष संशोधन है जिसे मानक खुदाई करने वाली मशीन के परिचालन दायरे को महत्वपूर्ण रूप से विस्तारित करने के लिए डिज़ाइन किया गया है। मूल बूम और स्टिक को बदलकर या विस्तारित करके, ये अटैचमेंट मशीनरी को 10 मीटर से लेकर 40 मीटर से अधिक तक के वर्किंग रेडियस प्राप्त करने की अनुमति देते हैं, जो कॉन्फ़िगरेशन पर निर्भर करता है। डिजाइन में आमतौर पर उच्च-शक्ति वाले निम्न-मिश्र धातु (HSLA) स्टील्स, जैसे WELDOX का उपयोग किया जाता है, ताकि वजन को प्रबंधित करते हुए संरचनात्मक अखंडता बनाए रखी जा सके।
 |
* ड्रेजिंग * नदी परियोजना |
|
* लकड़ी पकड़ने के लिए कैरी ग्रैब * लंबी पहुंच |
संरचनात्मक कॉन्फ़िगरेशन को आम तौर पर अनुप्रयोग आवश्यकताओं के आधार पर तीन प्रकारों में वर्गीकृत किया जाता है:

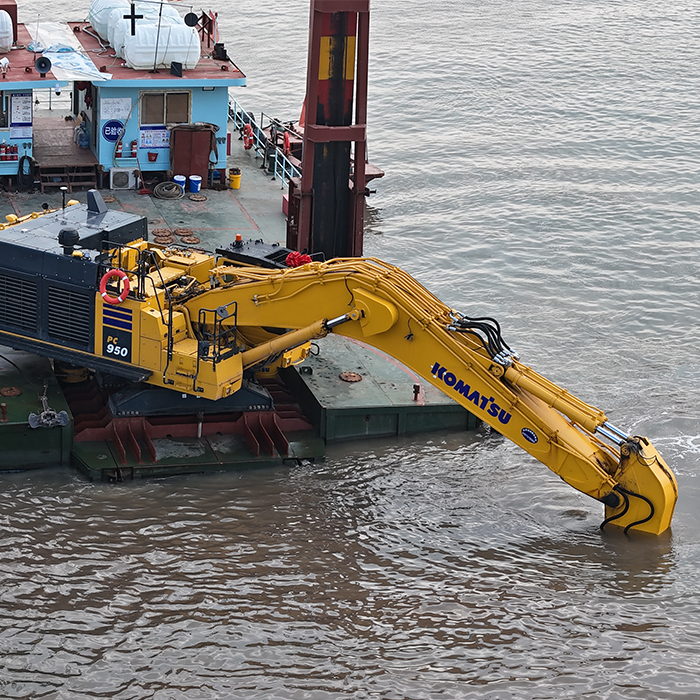

दो-चरण: यह गहरी खुदाई के लिए सबसे आम संशोधन है। इसमें एक विस्तारित बूम और एक लंबी स्टिक होती है। इसका मुख्य रूप से ढलान फिनिशिंग, गहरी नींव के गड्ढे की खुदाई और नदी की ड्रेजिंग के लिए उपयोग किया जाता है जहां क्षैतिज पहुंच और गहराई महत्वपूर्ण होती है।
तीन-चरण: अक्सर "डेमोलिशन आर्म" के रूप में जाना जाता है, इस कॉन्फ़िगरेशन में एक अतिरिक्त आर्टिक्यूलेशन पॉइंट (एक मध्यवर्ती भुजा) शामिल होता है। यह अधिक ऊर्ध्वाधर पहुंच की अनुमति देता है, जिससे यह ऊंची इमारतों को गिराने (30 मीटर तक) के लिए आदर्श बन जाता है। इसमें अक्सर बकेट या ब्रेकर के लिए एक निश्चित या हाइड्रोलिक कोण समायोजन की सुविधा होती है।
स्लाइडिंग/टेलीस्कोपिक आर्म: ऊर्ध्वाधर सटीकता के लिए डिज़ाइन किया गया, यह प्रकार भुजा को टेलीस्कोपिक रूप से विस्तारित और वापस लेने की अनुमति देता है। इसका अक्सर गहरे, संकीर्ण शाफ्ट या कैसन खुदाई के लिए क्लैमशेल बकेट के साथ उपयोग किया जाता है, जिससे ऑपरेशन के पदचिह्न को कम किया जा सके।
विनिर्माण प्रक्रिया और उत्पादन विवरण
लंबी भुजा का उत्पादन एक सटीक इंजीनियरिंग कार्य है जो साधारण वेल्डिंग से कहीं आगे जाता है। इसमें तनाव वितरण का अनुकरण करने और भार के तहत संरचनात्मक विफलता को रोकने के लिए उन्नत कंप्यूटर-एडेड डिजाइन (CAD) और फाइनाइट एलिमेंट एनालिसिस (FEA) की आवश्यकता होती है।
सामग्री चयन और कटाई
विनिर्माण प्रक्रिया उच्च-तन्यता स्टील प्लेटों (मुख्य प्लेटों के लिए अक्सर 10-12 मिमी मोटी) के चयन से शुरू होती है। आधुनिक विनिर्माण साइड प्लेटों और आंतरिक सुदृढीकरण रिब की जटिल ज्यामिति को मिलीमीटर सटीकता के साथ काटने के लिए सीएनसी प्लाज्मा कटिंग मशीनों का उपयोग करता है। यह सटीकता आंतरिक घटकों के उचित फिट-अप के लिए महत्वपूर्ण है।
वेल्डिंग और असेंबली
असेंबली चरण में रोबोटिक या कुशल मैनुअल वेल्डिंग शामिल है। स्थायित्व सुनिश्चित करने के लिए, निर्माता मुख्य सीमों के लिए सबमर्ज्ड आर्क वेल्डिंग या CO2 शील्डेड आर्क वेल्डिंग का उपयोग करते हैं। आंतरिक संरचना को टॉर्सनल बलों का विरोध करने के लिए बफर प्लेटों और बॉक्स-सेक्शन डिजाइनों के साथ मजबूत किया जाता है।
मशीनिंग और फिनिशिंग
एक बार मुख्य संरचना वेल्ड हो जाने के बाद, बूम वेल्डिंग गर्मी के कारण होने वाले आंतरिक तनावों को दूर करने के लिए तनाव-राहत उपचार (अक्सर कंपन एजिंग) से गुजरता है। पिन छेद (बोर छेद) को फिर खुदाई करने वाली मशीन के हाइड्रोलिक सिलेंडरों और लिंकेज के साथ पूर्ण संरेखण सुनिश्चित करने के लिए बड़े क्षैतिज बोरिंग मिलों का उपयोग करके सटीक रूप से बोर किया जाता है। अंत में, इकाई जंग और मिल स्केल को हटाने के लिए शॉट ब्लास्टिंग से गुजरती है, जिसके बाद एंटी-कोरोसिव प्राइमर और टॉपकोट लगाया जाता है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
Q1: लंबी भुजा के लिए रखरखाव की क्या आवश्यकताएं हैं?
A: विस्तारित संरचना पर उच्च तनाव के कारण रखरखाव महत्वपूर्ण है।
स्नेहन: पिन और बुशिंग को ग्रीस करना महत्वपूर्ण है। दिन में कम से कम दो बार ग्रीस डालने की सलाह दी जाती है। यदि कीचड़ भरे या डूबे हुए परिस्थितियों में काम कर रहे हैं, तो अपघर्षक घिसाव को रोकने के लिए ग्रीस डालने से पहले पिनों को साफ किया जाना चाहिए।
निरीक्षण: वेल्ड्स में दरारों के लिए नियमित जांच, विशेष रूप से वेल्ड्स की जड़ और पैर के पास, आवश्यक है। संरचनात्मक थकान के किसी भी संकेत को तुरंत संबोधित किया जाना चाहिए।
Q2: लंबी भुजा के निर्माण के लिए विशिष्ट लीड टाइम क्या है?
A: जटिलता (2-चरण बनाम 3-चरण) और विशिष्ट टन भार के आधार पर, निर्माण प्रक्रिया में आमतौर पर 15 से 30 दिन लगते हैं। इसमें डिजाइन सिमुलेशन, सामग्री खरीद, वेल्डिंग, मशीनिंग और पेंटिंग के लिए आवश्यक समय शामिल है।
